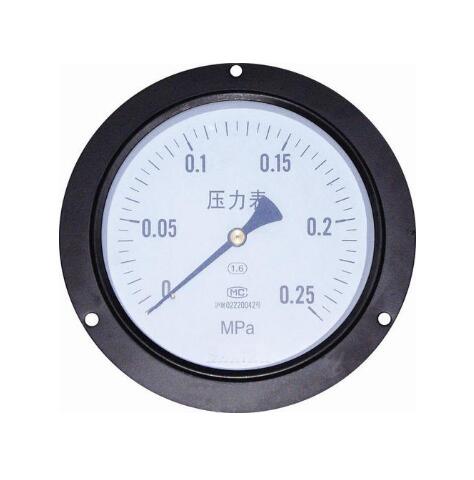

- 商品名称：Y150ZT轴向带边压力表
- 添加时间：2021-10-17 14:56:47
- 电 话：0550-2381737
邮 箱：982437317@qq.com
介绍：
轴向带边压力表简介：
轴向压力表便于安装，广泛应用于各种水系统、化工、石油等行业。压力表的壳体一般为不锈钢，表面材质玻璃，压力表元件有弹簧管等。弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。
轴向带边压力表工作原理：
弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。
轴向带边压力表原理：
在工农业生产、国防建设、科学研究以及人民日常生活各个领域中，凡是利用液体、气体、蒸汽等介质作为动力，进行加热、密封试验和性能试验等，都反映出有“压力”这个物理量。因此，需要使用各种能显示压力量值的仪器仪表来计量压力的大小和变化，以便保证生产、科研和人民生活的正常运行。
压力表的用途极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等，压力表应用随处可见。它主要用来测量介质的压力。
Y-60ZT/100ZT/150ZT轴向压力表
轴向压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。
型号命名：
技术参数：
| 型号 | 结构形式 | **度% | 测量范围MPa |
| Y-50Z | 轴向无边 | ±2.5 | -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100； |
| Y-60 | 径向无边 | ||
| Y-60T | 径向带后边 | ||
| Y-60Z | 轴向无边 | ||
| Y-60ZT | 轴向带前边 | ||
| Y-100 | 径向无边 | ±1.6 | |
| Y-100T | 径向带后边 | ||
Y-100Z | 轴向无边 | ||
| Y-100ZT | 轴向带前边 | ||
| Y-150 | 径向无边 | ||
| Y-150T | 径向带后边 | ||
| Y-150Z | 轴向无边 | ||
| Y-150ZT | 轴向带前边 | ||
注：轴向可按要求带方形前边。 | |||
外形尺寸：
| 型 号 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| Y-50Z | 29 | 24 | 0 | 50 | / | / | 14×1.5 |
| Y-60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
| Y-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| Y-60Z | 30 | 32 | 0 | / | / | ||
| Y-60ZT | 30 | 32 | 0 | 75 | 3.4 | ||
| Y-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
| Y-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| Y-100Z | 43 | 45 | 34 | / | / | ||
| Y-100ZT | 43 | 45 | 44 | 118 | 5.5 | ||
| Y-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
| Y-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| Y-150Z | 51 | 47 | 55 | / | / | ||
| Y-150ZT | 51 | 47 | 55 | 165 | 5.5 | ||
注：连接螺纹可按要求订货． | |||||||
